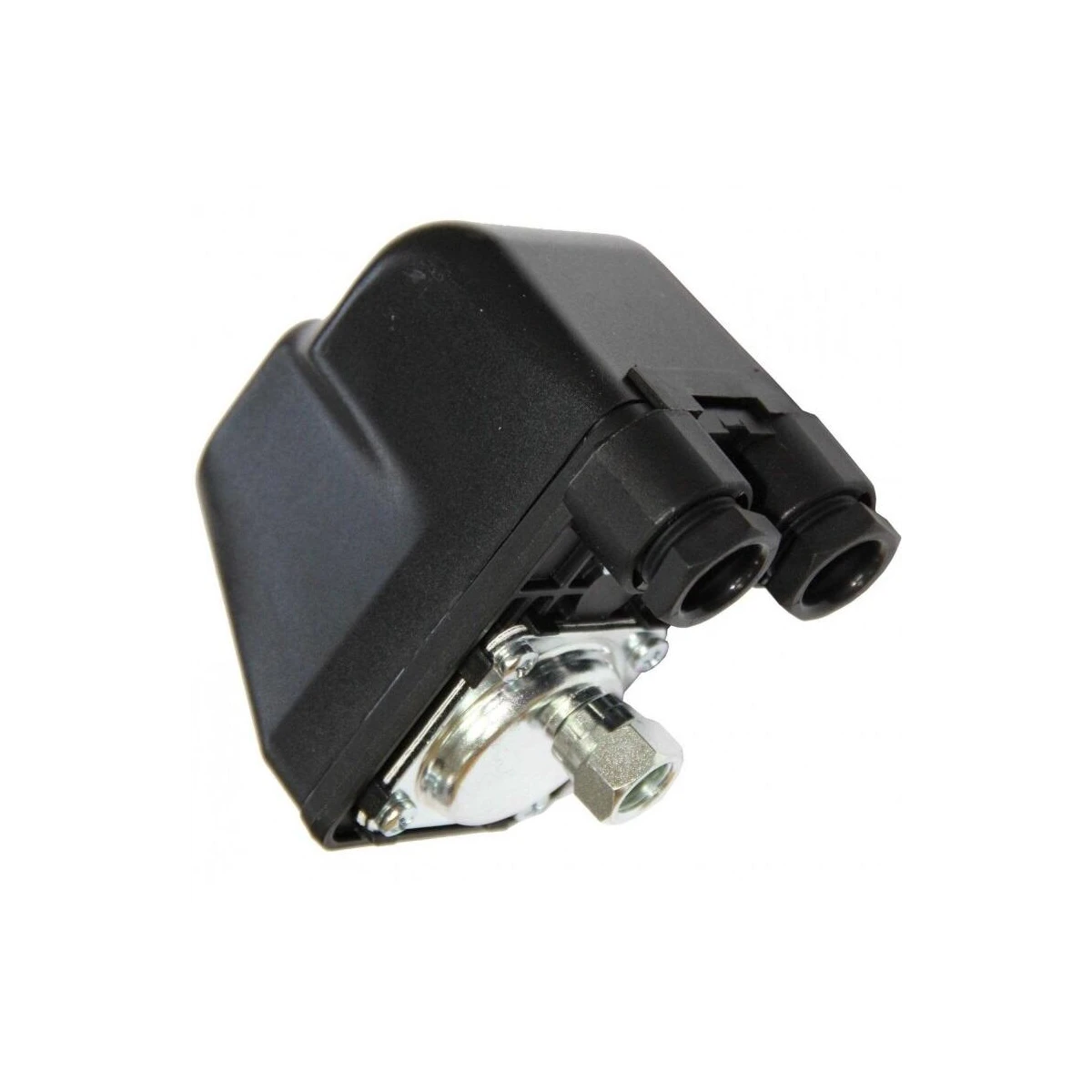

Реле давления предназначено для автоматизации работы электронасосов водоснабжения. Реле включает и выключает насос при занижении и превышении заданных значений минимального и максимального давления.
Реле давления Italtecnica применяются в автоматических системах водоснабжения, где не предусмотрено вмешательство человека в процесс накопления и расходования водных ресурсов.
Реле давления Italtecnica — это 2-хконтактные реле коммутационной электросхемы, которое срабатывает под действием давления воды на диафрагму агрегата.
При сравнительно небольших значениях давления воды (до 1 бар или настроенной величины) (1.4-2.5 бар заводская установка) контакты электрической системы будут находиться в сомкнутом состоянии и насос будет накачивать воду в магистраль (гидроаккумулятор). При повышении водяного давления в системе выше определенного значения (заводская установка 1.8-4.5 бар) — контакты разомкнутся и насос остановится.
Настройка значений давления воды производится на предприятиях изготовителя, но Вы самостоятельно можете подрегулировать «низшую» и «высшую» планку срабатывания реле давления при помощи 2-х винтов, который расположен под крышкой реле на штоке с пружиной.
Эту величину можно подобрать опытным путем при искусственном нагнетании давления внутри гидроаккумулятора насосной станции или в трубопроводе, но эти значения не должны превышать эксплуатационное значение для бака и магистрали.
1. Применяется в комплекте с насосами, запитанными однофазным напряжением 220-230 В с максимальной мощностью не более 1500 Вт.
2. Максимальное значение коммутации: 10-12 А.
3. Максимальная величина давления в устройстве: не более 5 бар.
4. Рекомендованное давление включения насоса: 1.4-2.5 бар.
5. Рекомендованное давление выключения насоса: 1.8-4.5 бар.
6. Диапазон ручной настройки давления: 1.0-5.0 бар.
